Panduan Lengkap Manifold Gauge AC: Fungsi & Penggunaan

Kampoeng.co.id – Manifold gauge AC adalah instrumen krusial dalam dunia perawatan dan perbaikan sistem pendingin udara. Alat vital ini memungkinkan para teknisi untuk mengukur, mendiagnosis, dan mengisi refrigeran pada sistem AC mobil maupun rumah secara akurat.

Pemahaman yang baik tentang Manifold Gauge AC sangat penting untuk memastikan sistem pendingin udara Anda beroperasi pada efisiensi puncak dan terhindar dari kerusakan yang tidak perlu. Mari kita selami lebih dalam mengenai alat multifungsi ini.

Mengenal Lebih Dekat Manifold Gauge AC

Secara fundamental, manifold gauge AC adalah gabungan dari pengukur tekanan, katup, dan selang yang dirancang untuk bekerja dengan refrigeran. Alat ini membantu memantau tekanan pada sisi tekanan tinggi dan rendah dalam sistem AC.

Penggunaan alat ini sangat diperlukan untuk berbagai prosedur, mulai dari pemeriksaan rutin hingga perbaikan yang kompleks. Dengan begitu, Anda bisa menjaga performa AC tetap prima.

Komponen Utama Manifold Gauge

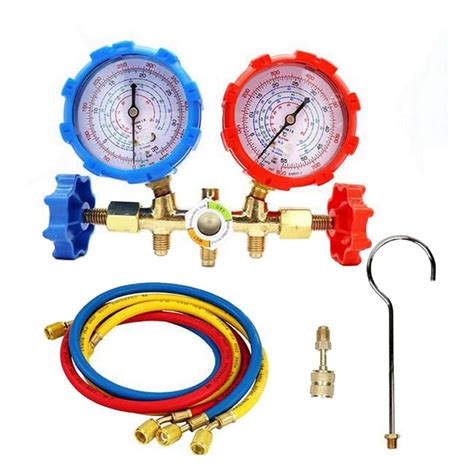

Manifold gauge umumnya dilengkapi dengan dua pengukur, yaitu pengukur tekanan rendah (berwarna biru) dan pengukur tekanan tinggi (berwarna merah). Setiap pengukur memiliki skala tekanan dan suhu yang terkalibrasi untuk jenis refrigeran tertentu.

Selain pengukur, terdapat pula beberapa katup manual dan tiga selang berwarna (biru, merah, kuning) yang masing-masing memiliki fungsi spesifik. Selang kuning biasanya berfungsi sebagai saluran servis yang terhubung ke pompa vakum atau tabung refrigeran.

Variasi Manifold Gauge yang Tersedia

Manifold gauge hadir dalam dua varian utama: analog dan digital. Versi digital seringkali menawarkan akurasi pembacaan yang lebih tinggi dan fitur tambahan, seperti perhitungan otomatis superheat dan subcool.

Penting untuk memilih manifold gauge yang kompatibel dengan jenis refrigeran yang akan Anda tangani, seperti R134a untuk AC mobil modern atau R22 untuk AC rumah model lama. Penggunaan gauge yang tidak sesuai dapat menyebabkan kesalahan diagnosis dan potensi kerusakan.

Fungsi Esensial Manifold Gauge AC

Fungsi utama dari manifold gauge AC adalah untuk mengukur tekanan operasional di dalam sistem pendingin. Melalui pembacaan kedua pengukur, teknisi dapat mengevaluasi kesehatan sistem dan mengidentifikasi potensi masalah.

Selain itu, alat ini berperan penting dalam proses vakum sistem AC, yaitu tindakan untuk menghilangkan udara dan kelembaban yang terperangkap. Proses vakum yang sempurna sangat krusial untuk mencegah korosi dan kerusakan kompresor.

Manifold gauge juga merupakan alat utama dalam pengisian refrigeran ke dalam sistem AC setelah perbaikan atau vakum. Pengisian harus dilakukan dengan presisi untuk menghindari kekurangan atau kelebihan refrigeran.

Panduan Penggunaan Manifold Gauge AC yang Aman dan Efisien

Prioritaskan keselamatan Anda dengan selalu mengenakan alat pelindung diri (APD) seperti sarung tangan dan kacamata pengaman sebelum memulai pekerjaan. Sistem AC mengandung tekanan tinggi dan refrigeran dapat berbahaya jika terpapar langsung.

Langkah pertama adalah menyambungkan selang biru ke port servis tekanan rendah (biasanya port yang lebih besar) dan selang merah ke port servis tekanan tinggi (port yang lebih kecil). Pastikan semua sambungan terpasang rapat dan tidak ada kebocoran.

Untuk mendiagnosis kondisi sistem, pastikan kedua katup manifold tertutup, lalu nyalakan mesin dan sistem AC pada mode pendinginan maksimal. Bandingkan pembacaan tekanan dengan spesifikasi pabrikan yang sesuai.

Saat melakukan vakum, sambungkan selang kuning ke pompa vakum dan buka kedua katup manifold secara penuh. Biarkan pompa vakum bekerja hingga tekanan vakum yang diinginkan tercapai, biasanya selama 15-30 menit atau lebih tergantung ukuran sistem.

Untuk pengisian refrigeran, sambungkan selang kuning ke tabung refrigeran yang sudah diisi. Buka perlahan katup yang sesuai pada manifold gauge sambil memantau tekanan untuk memastikan refrigeran masuk dalam jumlah yang tepat.

Merawat Manifold Gauge untuk Durabilitas

Setelah selesai digunakan, pastikan untuk membersihkan sisa-sisa refrigeran dari selang dan komponen manifold gauge Anda. Simpan alat di tempat yang kering dan aman untuk melindunginya dari kerusakan.

Kalibrasi berkala pada manifold gauge Anda mungkin diperlukan untuk mempertahankan akurasi pembacaan, terutama jika Anda menggunakannya secara sering. Perawatan rutin akan memastikan alat ini berfungsi optimal selama bertahun-tahun.

Manifold gauge AC adalah investasi yang berharga bagi setiap profesional atau penggemar yang ingin menjaga performa sistem pendingin udara. Dengan panduan ini, Anda kini memiliki pemahaman yang lebih baik tentang fungsi dan penggunaan alat penting tersebut.

---

Pertanyaan Umum (FAQ)

Apa itu Manifold Gauge AC?

Manifold gauge AC adalah alat pengukur tekanan yang digunakan untuk mendiagnosis, memvakum, dan mengisi ulang sistem pendingin udara pada kendaraan atau bangunan. Alat ini membantu teknisi memantau kondisi refrigeran di dalam sistem.

Bagaimana cara membaca Manifold Gauge AC?

Anda membaca tekanan pada pengukur berwarna biru (tekanan rendah/sisi hisap) dan merah (tekanan tinggi/sisi buang). Bandingkan pembacaan ini dengan tabel tekanan spesifik untuk jenis refrigeran dan suhu sekitar yang relevan.

Apa fungsi selang berwarna pada Manifold Gauge?

Umumnya, selang biru digunakan untuk menyambung ke port servis tekanan rendah, selang merah ke port servis tekanan tinggi, dan selang kuning untuk menyambung ke pompa vakum atau tabung refrigeran. Setiap warna memiliki tujuan spesifik untuk keselamatan dan efisiensi.

Kapan saya harus menggunakan Manifold Gauge AC?

Anda harus menggunakan manifold gauge saat melakukan diagnosis sistem AC yang tidak dingin, saat akan melakukan proses vakum sebelum pengisian refrigeran baru, atau saat mengisi ulang refrigeran ke dalam sistem. Ini adalah alat penting untuk setiap perbaikan AC yang profesional.

Apakah satu Manifold Gauge bisa digunakan untuk semua jenis refrigeran?

Tidak semua. Meskipun beberapa gauge dirancang untuk multipel refrigeran, sangat penting untuk menggunakan manifold gauge yang kompatibel dengan jenis refrigeran yang sedang Anda tangani (misalnya, R134a, R22, R1234yf). Penggunaan yang tidak sesuai dapat menyebabkan pembacaan yang tidak akurat atau bahkan kerusakan pada alat dan sistem.
