Panduan Lengkap: Cara Pasang AC Sendiri dengan Mudah

Kampoeng.co.id – Memiliki udara sejuk di rumah adalah dambaan, terutama di iklim tropis Indonesia yang sering panas. Memasang AC sendiri mungkin terdengar rumit, namun dengan panduan yang tepat, Anda bisa melakukannya dengan aman dan efisien.

Artikel ini akan memandu Anda langkah demi langkah dalam proses cara pasang AC sendiri, dari persiapan awal hingga pengujian akhir. Penting untuk diingat, pekerjaan ini memerlukan ketelitian dan pemahaman dasar tentang kelistrikan serta sistem pendingin.

Persiapan Krusial Sebelum Memulai Pemasangan AC

Sebelum memulai, pastikan semua alat dasar seperti bor, kunci pas, obeng, alat potong pipa, dan pompa vakum telah tersedia. Periksa juga kesesuaian unit AC dengan ukuran ruangan dan kapasitas listrik rumah Anda.

Penting: Seperti menginstal perangkat lunak, pastikan AC Anda kompatibel dengan lokasi dan infrastruktur listrik yang ada. Periksa semua persyaratan sistem dan keamanan lainnya, termasuk ketersediaan stop kontak yang memadai dan jalur pipa yang ideal.

Tentukan lokasi pemasangan unit indoor dan outdoor yang optimal untuk sirkulasi udara dan kemudahan perawatan di masa depan. Posisi yang tepat akan menjamin AC bekerja efisien dan tidak mengganggu estetika ruangan.

Langkah-Langkah Memasang Unit Indoor dengan Benar

1. Pemasangan Plat Bracket dan Pembuatan Lubang

Pasang plat bracket unit indoor pada dinding yang telah ditentukan, pastikan posisinya rata menggunakan waterpass pada ketinggian ideal. Tandai dan bor lubang untuk fisher serta skrup, lalu pasang bracket dengan kuat.

Buat lubang berdiameter sekitar 6-7 cm pada dinding yang akan menghubungkan unit indoor ke outdoor, pastikan miring sedikit ke bawah di sisi luar. Hal ini krusial untuk memastikan drainase air kondensasi berjalan lancar dan menghindari genangan.

2. Koneksi Pipa Refrigeran, Drainase, dan Kabel

Hubungkan pipa refrigeran (tembaga), pipa drainase, dan kabel listrik ke bagian belakang unit indoor dengan hati-hati. Lakukan flaring pada ujung pipa tembaga agar koneksi lebih rapat dan bebas bocor.

Bungkus semua pipa dan kabel dengan isolasi pipa khusus AC secara rapi dan padat untuk melindungi dari kerusakan dan menjaga stabilitas suhu. Pastikan semua sambungan terisolasi dengan baik.

3. Penempatan Unit Indoor ke Bracket

Angkat unit indoor dan kaitkan dengan hati-hati pada plat bracket yang sudah terpasang di dinding. Pastikan unit terkunci dengan aman dan tidak goyang saat terpasang.

Dorong sisa pipa dan kabel yang sudah terbungkus melalui lubang menuju sisi luar rumah. Pastikan tidak ada tekanan berlebih atau tekukan tajam pada pipa dan kabel.

Langkah-Langkah Memasang Unit Outdoor yang Efisien

1. Pemasangan Bracket dan Penempatan Unit Outdoor

Pilih lokasi unit outdoor yang teduh dan memiliki sirkulasi udara baik, serta pasang bracket dengan kuat pada dinding atau permukaan stabil. Gunakan waterpass untuk memastikan bracket rata dan mampu menahan beban.

Angkat unit outdoor dan letakkan dengan hati-hati di atas bracket, lalu hubungkan pipa refrigeran dari unit indoor menggunakan kunci pas. Pastikan semua koneksi pipa kencang namun jangan sampai merusak drat.

2. Koneksi Kabel Listrik Unit Outdoor

Hubungkan kabel listrik dari unit indoor ke unit outdoor sesuai dengan diagram pengkabelan yang tertera pada manual AC. Pastikan setiap kabel terhubung ke terminal yang benar untuk menghindari korsleting.

Periksa kembali semua koneksi kabel untuk keamanan dan pastikan penutup terminal terpasang rapat. Kesalahan pada koneksi listrik dapat berakibat fatal.

Proses Vakum dan Pengujian Fungsional AC

1. Vakum Sistem Pipa Refrigeran

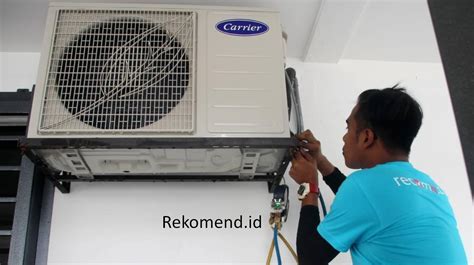

Proses vakum sangat penting untuk menghilangkan udara dan kelembaban dari sistem pipa refrigeran agar AC bekerja optimal. Hubungkan pompa vakum ke port servis pada unit outdoor menggunakan manifold gauge.

Nyalakan pompa vakum hingga tekanan menunjukkan -30 inHg atau -76 cmHg, lalu biarkan selama 15-20 menit untuk memastikan semua kelembaban telah terangkat sepenuhnya.

2. Uji Kebocoran dan Pengisian Refrigeran

Setelah vakum selesai, matikan pompa dan perhatikan jarum manifold gauge; jika tidak bergerak, sistem bebas bocor. Buka keran katup refrigeran pada unit outdoor secara perlahan untuk mengisi sistem.

Lepas manifold gauge dan pasang kembali penutup port servis dengan rapat. Pastikan semua katup tertutup setelah proses selesai.

3. Pengujian Akhir AC

Nyalakan AC dan periksa kinerja unit indoor maupun outdoor, pastikan hembusan udara sudah dingin dan lancar. Periksa juga aliran air dari pipa drainase untuk memastikan tidak ada sumbatan.

Amati selama beberapa waktu untuk memastikan AC beroperasi dengan stabil dan tidak ada suara aneh atau masalah lain yang muncul. Jika ada keraguan, segera konsultasikan dengan profesional.

Tips Penting untuk Keamanan dan Efisiensi Pemasangan

Selalu prioritaskan keselamatan dengan mematikan sumber listrik utama sebelum melakukan pekerjaan kelistrikan. Gunakan alat pelindung diri seperti sarung tangan dan kacamata keselamatan.

Jika Anda merasa ragu atau tidak memiliki alat yang memadai, jangan sungkan untuk memanggil teknisi profesional. Menggunakan jasa ahli akan menjamin keamanan dan kualitas pemasangan yang optimal.

---

Pertanyaan Umum (FAQ)

Apakah aman memasang AC sendiri tanpa bantuan teknisi?

Memasang AC sendiri memungkinkan jika Anda memiliki pengetahuan dasar kelistrikan, alat yang tepat, dan mengikuti panduan keselamatan. Namun, jika ragu, memanggil teknisi profesional lebih disarankan untuk menghindari risiko dan memastikan pemasangan yang benar.

Alat apa saja yang mutlak dibutuhkan untuk memasang AC?

Anda setidaknya memerlukan bor, kunci pas, obeng, alat potong pipa, alat flaring, pompa vakum, dan manifold gauge. Pompa vakum sangat penting untuk menghilangkan udara dan kelembaban dari sistem.

Mengapa proses vakum pada instalasi AC sangat penting?

Proses vakum berfungsi untuk menghilangkan udara dan kelembaban di dalam jalur pipa refrigeran sebelum AC dinyalakan. Kelembaban atau udara yang tersisa dapat menyebabkan korosi, mengurangi efisiensi pendinginan, dan merusak kompresor AC.

Bagaimana cara memilih lokasi terbaik untuk unit outdoor AC?

Pilih lokasi yang teduh dan memiliki sirkulasi udara yang baik untuk unit outdoor, jauh dari paparan sinar matahari langsung dan area tertutup. Pastikan juga mudah diakses untuk perawatan dan tidak terlalu bising bagi tetangga.

Berapa lama waktu yang dibutuhkan untuk memasang AC sendiri?

Waktu yang dibutuhkan bervariasi tergantung pengalaman dan kelengkapan alat, namun rata-rata bisa memakan waktu 4 hingga 8 jam. Persiapan yang matang dan pemahaman langkah-langkah akan mempercepat proses.
